M-11

広い汎用性と圧倒的読み取り

  • 特長

    FEATURES

  • 価格・オプション

    PRICE/OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNLORD

特長

FEATURES

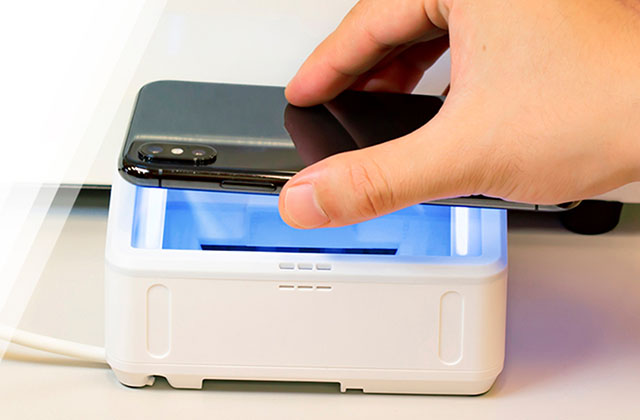

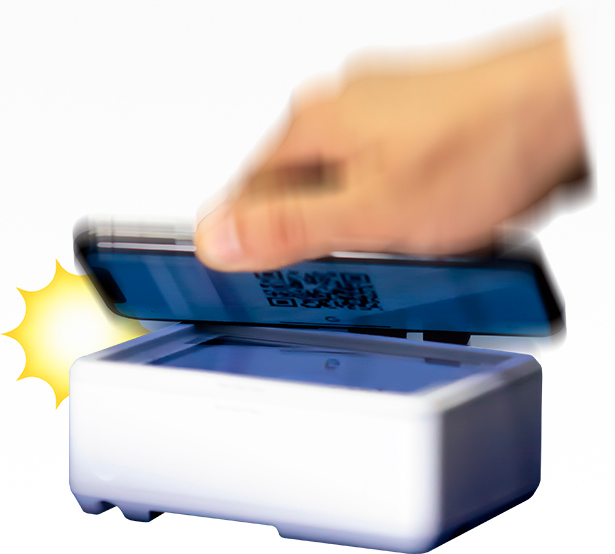

  • モバイルコードを軽快に読み取り

    液晶画面に表示されたQRコードやバーコード読み取りが可能です。
    照明の反射を防止する光学系により、暗い画面でも安定して読み取れます。

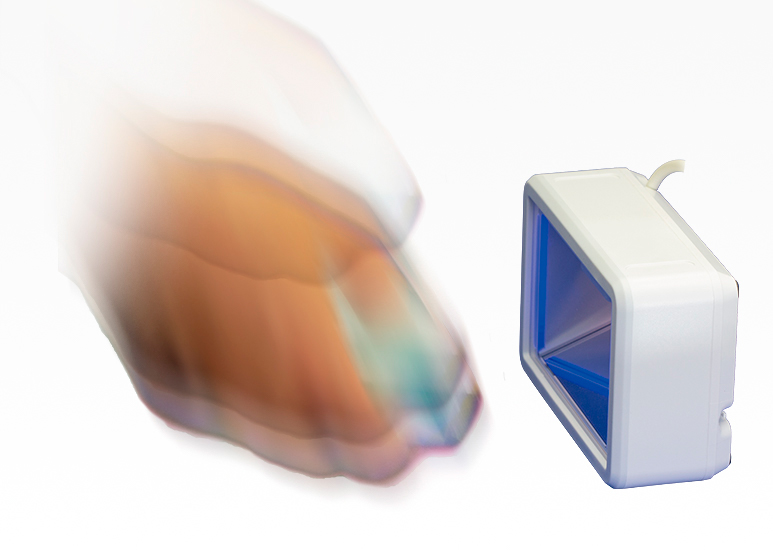

  • 移動体読み取り

    読み取りモードにより、紙面上コードの移動体を幅広い範囲で読み取れます。
    POSレジやセルフレジなどでもご利用できます。

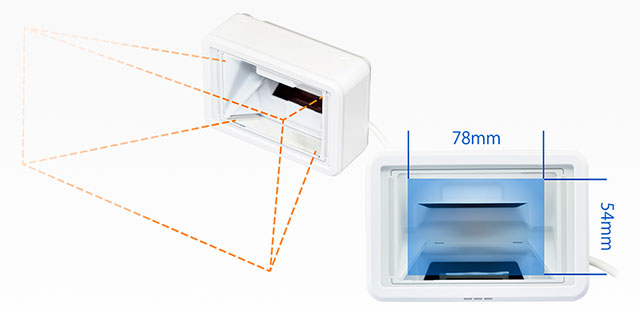

  • 広い読み取り範囲

    大画面スマートフォン上のコードなど幅広い読み取りが可能です。
    読み取り範囲が広いため、様々な向きから瞬時に読み取りを行えます。

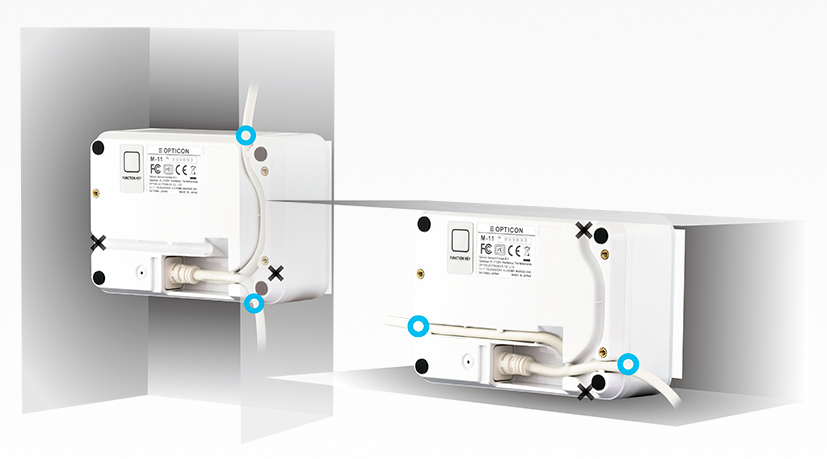

  • ケーブル出口4方向対応

    ケーブルの出し口を選択できるため、接触によるトラブルを防ぎます。
    また、スキャナはケーブル交換にも対応しています。

  • 汎用性の高いデザインと性能で様々なシチュエーションにてご利用いただけます。

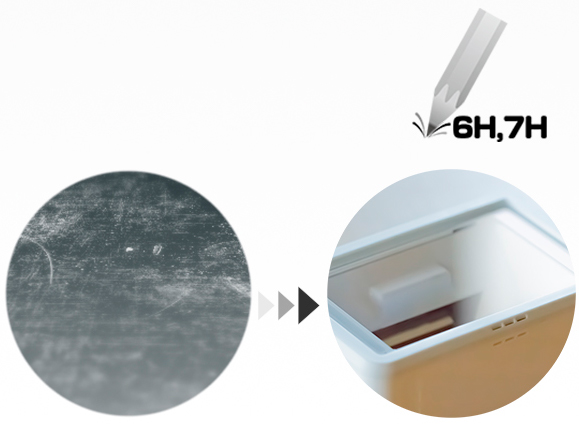

  • 読み取り窓に強化アクリルを採用

    強化アクリルにより、微細な傷を防ぎ読み取り性能のトラブルを防ぎます。

  • 前面保護ラバー付き

    前面保護ラバーは、読み取り窓とスマホとの接触時のキズなどを防ぎます。

価格・オプション

PRICE/OPTION

価格


品名・型式インターフェイス標準価格備 考
M-11-WHT-USBUSB(HID/COM)OPENM-10白色筐体、2.1mケーブル
M-11-BLK-USBUSB(HID/COM)OPEN黒色筐体、2.1mケーブル

オプション

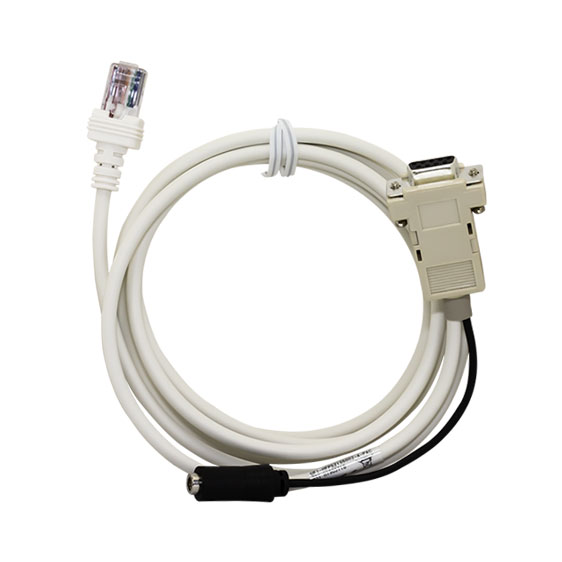

  • UF1-HFPS21S5002-A-PAC

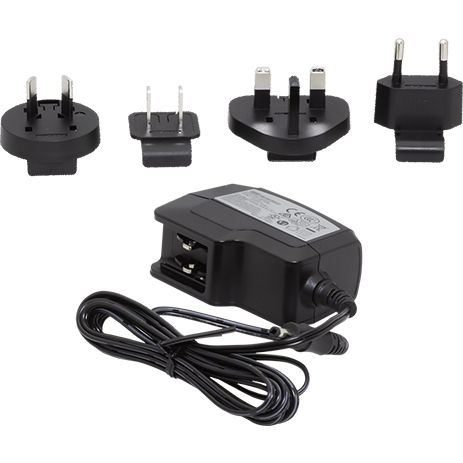

  • UF1-WB10E05R

仕様・寸法

SPECIFLICATION

仕様・寸法

インターフェイス
RS-232C300 ~ 115200 bps、D-Sub9pin
USBUSB 2.0 Full Speed 12 Mbps (HID/COM)、USB-A
電源部
動作電圧5.0V (4.5 ~ 5.5 V)
消費電流読取時: 350 mA (Typ)
検知状態: 190 mA (Typ)
光学部
読み取り光源電球色 LED × 2 個 (ハンズフリーモード)
上部パネル 白色LED 2箇所 (スクリーン優先モード)
読み取り方式モノクロCMOS エリアセンサ
読み取り画素数100万画素 (H:1280 × V:800)
画像取得速度120fps (最速値)
視野角水平 約48.0°、垂直 約30.8°
読み取り基準位置 (スクリーン優先モード)距離:10mm、 水平×垂直:78×54mm (Typical値)
読取部
読み取りコード
(1次元コード)
[1次元コード]
JAN-13, JAN-8, EAN-13, EAN-8, EAN-13 Add-on/EAN-8 Add-on, UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on, Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey
[ポスタルコード]
Japan Postal, Intelligent Mail Barcode, POSTNET, PLANET, Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code
読み取りコード
(GS1/合成シンボル)
GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1-DataBar, Composite GS1-128, Composite EAN/UPC
読み取りコード
(2次元コード)
PDF417, MicroPDF417, Codablock F, QRコード, マイクロQRコード, Data Matrix (ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-Sensible Code
読み取りフォント(OCR)Machine Readable Travel Documents, OCR-A/B
ピッチ角度±60°
スキュー角度±70°
チルト角度360°
最小 PCS 値0.3 以上、反射率差 (MRD) 23% 以上
最小分解能 (PCS 0.9 の場合)0.1 mm (Code 39)
0.169 mm (GS1 Databar、Composite Code、PDF417、QRコード)
0.169 mm (Data Matrix)
インジケータサイドバー3色LED表示, スピーカ
画像データ形式BMP、JPEG
環境特性
動作温度-5 ~ 45 ℃ (AC アダプタ 0 ~ 40 ℃)
保存温度-30 ~ 60 ℃ (AC アダプタ -20 ~ 85 ℃)
動作湿度10 ~ 90%RH (非結露、非氷結)
保存湿度10 ~ 90%RH (非結露、非氷結)
耐外乱光 蛍光灯10,000lx 以下
耐外乱光 太陽光100,000lx 以下
耐静電気破壊なし :±15 kV (気中放電、直接)
誤動作なし:±8 kV (気中放電、直接) ±6 kV (接触放電、直接/間接)
耐落下強度高さ150 cm からコンクリート床面に計18回 (6面 x 3回) 自由落下後、読み取りが可能なこと。
防塵・防滴IP42相当
物理仕様
外形寸法約84.4(D)×124.4(W)×48(H)mm
質量約220g (ケーブルを除く)

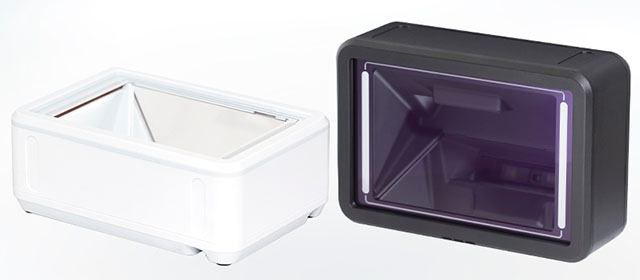

筐体色白色/黒色
抗菌仕様JIS Z 2801相当(白色モデル)
ケーブル長2.1m
読み取り窓鉛筆硬度 : 6H ~ 7H / モース硬度 : 4相当
適合法令および規格
LED安全規格IEC62471 リスク免除グループ
EMC・EMC 指令 EN 55024, EN 55032 Class B
・FCC Part 15 Subpart B Class B
・VCCI クラス B
環境負荷抑制対応RoHS指令
付属品
付属品吸着ジェルシート、AC アダプタ (RS-232Cのみ)
