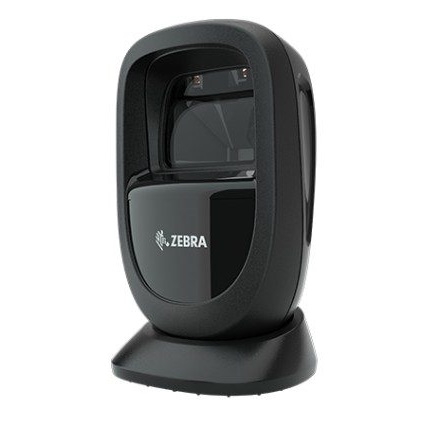

DS9308

コンパクトなフォームファクタとスタイリッシュな外観を融合

  • 特長

    FEATURES

  • 価格・オプション

    PRICE/OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNRORD

特長

FEATURES

  • 状態の悪いバーコードでもスキャン可能

    800MHzマイクロプロセッサ、高解像度メガピクセルセンサー、Zebra独自のPRZMインテリジェントイメージング技術が連携して、印刷状態が悪い、しわ、破損、色あせがある、コントラストが低いなどあらゆる状態のバーコードはもちろん、端が欠けたバーコードでも簡単に読み取ります。カーブ状の射出窓が迷光を最小限に抑え、光沢紙に印刷されたバーコードや画面に表示されたバーコードの反射によるセンサーの誤認識を防ぎます。

  • イノベーション主導のデザインと性能

    新デザインのDS9300シリーズは流行の最先端を行くブティックからコンビニに至るまで、どんなところでも大活躍。場所を取らない小型タイプのDS9300シリーズなら、どんなにスペースが限られたカウンターでも問題なく設置できます。さらに、45度角のケーブルコネクタによってスキャナを前に傾けて操作できるため、さらに狭いスペースでも使用可能です。柔軟性に優れたラチェットベースは15°後方から45°前方までの4つのポジションに配置できます。摩擦のない構造のため他社のデバイスのように摩耗することはなく、毎日の業務でDS9300シリーズを使用するのに便利な配置を確実にする最大の柔軟性を発揮します。

  • 最大の耐久性と信頼性

    5フィート/1.5mの高さからコンクリート面への落下および1.5フィート/0.5mの高さから1,000回の連続転倒に耐えるように設計されており、現場でありがちな落下や衝撃にも強いスキャナです。さらに、DS9300シリーズは液体のこぼれや塵にも負けません。一段高くなった回路とケーブルコネクタを備えた外から見えないビーパー穴など、オプトメカニカルレイアウトを採用したIP52準拠のベースは液体のこぼれに強い構造になっています。

価格・オプション

PRICE/OPTION

価格

品名・型式 インターフェイス 標準価格 備 考
DS9308
(ホワイト/ブラック)
USB、RS232、キーボードウェッジ、TGCS(IBM) 46XX over RS485 OPEN

  • ※上記価格は標準販売価格です。お気軽にお問い合わせ下さい。お見積り致します。

仕様・寸法

SPECIFLICATION

保証 無償保証期間は出荷日より3年間です。※保証は本体のみです。
O/S USB I/F:Windows7(32&64)/8(32&64)/10(32&64) 動作確認済みです。
キーボードI/FとRS232C I/FはOSに依存致しません。
RoHS RoHSに対応しています。

仕様・寸法








物理的特性
寸法 14.5cm (高さ)x 8.6cm (幅)x 8.3cm (奥行き)
重量 318g
入力電圧範囲 4.5~5.5VDCホスト電力、4.5~5.5VDC外部電源
公称電圧(5.0V)時の動作電流 プレゼンテーションモード:335mA
トリガーモード:350mA
公称電圧(5.0V)時のスタンバイ電流(アイドル) プレゼンテーションモード:135mA
トリガーモード:75mA
カラー アルペンホワイト、ミッドナイトブラック
対応ホストインターフェース USB、RS232、キーボードウェッジ、TGCS(IBM) 46XX over RS485
対応キーボード 90以上の国際キーボードに対応
EAS(電子商品監視機器) チェックポイントEAS解除システムに対応
ユーザーインジケータ グッドデコードLED、背面ビューLED、ビープ音(音色と音量を調整可能)
性能特性
スワイプ速度(プレゼンテーションモード) 最適化されたモードで13 mil UPCにて最大秒速120インチ/305cm
光源 照準パターン:円形617nmアンバーLED
照明 660nmハイパーレッドLED
イメージャ視野角 52° H x 33° V(公称)
イメージセンサー 1280 x 800ピクセル
最小印刷コントラスト 15%
スキュー許容範囲 ±60°
ピッチ許容範囲 ±60°
回転許容範囲 360°
イメージング特性
対応グラフィックフォーマット 画像はビットマップ、JPEG、TIFFでエクスポート可能
画像品質 A6用紙(105mm x 148mm)で109PPI
動作環境
動作温度 32.0°F~122.0°F/0.0°C~50.0°C
保管温度 -40.0°F~158.0°F/-40.0°C~70.0°C
湿度 相対湿度5%~95%(結露なきこと)
耐落下衝撃性能 5.0フィート/1.5mの高さからコンクリートへ複数回落下後、動作可能
耐転倒衝撃仕様 1.5フィート/0.5mの高さから1,000回の転倒後、動作可能
環境シーリング加工 IP52
ESD(静電気放電) EN61000-4-2に従ったESD、±15kV大気放電、±8kV間接放電
耐周辺光 0~10,000フットキャンドル/0~107,700ルクス
準拠規格
環境 EN 50581:2012
RoHS 2011/65/EU (2015/863) - EN
50581:2012、IEC 63000
REACH 1907/2006
電気安全規格 IEC 62368-1 2nd ed.
EN 62368-1:2014/AC:2015
UL/IEC 60950-1、2nd ed.
CAN/CSA C22.2 No.60950-1、2nd ed.
LED安全規格 IEC 62471:2006 (Ed.1.0)
EN 62471:2008 (LED)
EMI/RFI FCC 47 CFR Part 15B、ICES-003、EN55032、EN55024、EN55035、VCCI、SABS
アクセサリ
マルチマウント ブラケット、ロッキングマウントブラケット

シンボルデコード機能

1D コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32(イタリアの医薬品コード)コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32(イタリアの医薬品コード)
2D PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、Maxicode、QRコード、MicroQR、Han Xin、郵便番号、SecurPharm、DotCode、Dotted DataMatrix
OCR OCR-A、OCR-B、MICR、米国通貨
Digimarc 特定モデルのみ
シンボル体系の全リストは製品リファレンスガイドをご覧ください。
最小エレメント解像度 コード39:3mil、コード128:3mil、DataMatrix:5mil、QRコード:5mil

デコード範囲(標準値)

シンボル体系/解像度 近/遠
コード39:3mil 0インチ/0cm~2.5インチ/6.35cm
コード39:5mil 0インチ/0cm~5.0インチ/12.7cm
コード39:20mil 0インチ/0cm~11.0インチ/27.9cm
コード128:3mil 0インチ/0cm~2.0インチ/5.1cm
コード128:5mil 0インチ/0cm~4.0インチ/10.2cm
PDF 417:6.7mil 0インチ/0cm~4.0インチ/10.2cm
UPC:13mil (100%) 0インチ/0cm~8.8インチ/22.4cm
Data Matrix:10mil 0インチ/0cm~4.5インチ/11.4cm
QRコード:20mil 0インチ/0cm~7.5インチ/19.1cm
