DKA-101A

RS-232C・デジタルI/F対応
計測器用Bluetooth通信アダプタ

  • 特長

    FEATURES

  • 価格・オプション

    PRICE/OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNLORD

特長

FEATURES

  • 様々な計測器のケーブルレス環境を簡単・低コストで実現

    転記しないので誤入力がなくなり、データ品質が向上し効率もUP!
    わずらわしいケーブルがなくなり、操作性・機能性がUP!

    ・Bluetooth® を搭載しているので、各種計測器に接続するだけで簡単にケーブルレス化が可能
    ・リチウムイオンポリマー充電式電池で8時間以上動作
    ・ホスト機器に対し、3種類のデータ出力モードがあります

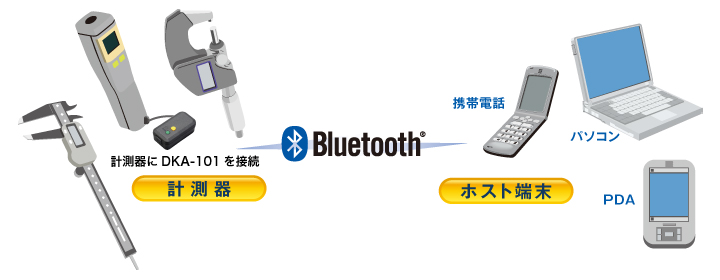

  • システムイメージ

    様々な計測器にDKA-101Aを接続(接続ケーブルはオプション)することで、ボタン一つでBluetooth®対応機器にデータを送信することが出来ます。

    ※この製品は、特許を取得しています。Pat 5102008

    計測器用Bluetooth通信アダプターDKA-101A

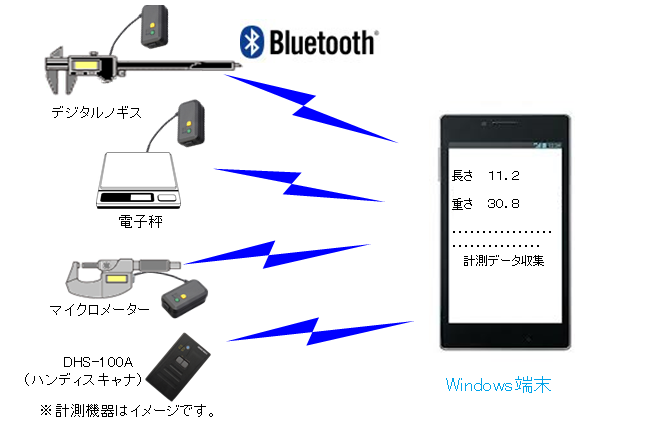

  • 複数計測器接続

    DKA-101Aは1台のBluetooth搭載ホスト端末に、最大7台まで同時接続が可能です。 計測データを一括で集計することができ、さまざまな測定データを管理することができます。

    ※ホスト端末のBluetooth仕様によっては、複数台同時接続ができない場合があります。

    計測器用Bluetooth通信アダプターDKA-101A

価格・オプション

PRICE/OPTION

価格

品名・型式標準価格備 考
DKA-101AOPENDKA-101A本体、ACアダプタ付属
ケーブル DOP-021KOPENデジタルストレートコネクタ用ケーブル
ケーブル DOP-022KOPENデジタル防水L型コネクタ用ケーブル
ケーブル DOP-023KOPENRS-232C 2ピンミニジャック用ケーブル
ケーブル DOP-024KOPENRS-232C モジュラージャック用ケーブル
ケーブル DOP-025KOPENRS-232C D-SUB9ピン(メス)用ケーブル
ケーブル DOP-027KOPENデジタル丸ピンコネクタ用ケーブル
ケーブル DOP-028KOPENデジタル防水ストレートコネクタ用ケーブル
ケーブル DOP-029KOPENデジタル角型コネクタ用ケーブル
ケーブル DOP-02AKOPENデジタル平型ストレートコネクタ用ケーブル
  • ※ケーブルはオプションです。お問い合わせください。

仕様・寸法

SPECIFLICATION

仕様・寸法

型 式DKA-101A
CPU16ビット1チップCPU
操作SW電源押しボタン x1 測定押しボタン x1
表示LED電源・状態表示電源オン(未接続):緑色点滅(速い)
   〃 (接続中):緑色点滅(遅い)
   〃 (ペアリング中):赤色、緑色交互点灯
   〃 (測定値OK):緑色点灯 *1
   〃 (測定値NG):赤色点灯 *1
   〃 (ローバッテリー):橙色点滅)
充電表示充電完了:緑色点灯
 充電中:橙色点灯
 エラー:赤色点灯
無線通信部Bluetooth V4.0 SPP プロファイル
計測器通信部デジマチックI/Fデジマチック準拠
RS-232C I/FRS-232C Tx, RX, GND
動作モード設定スイッチ電池ボックス内に配置
4連DIPスイッチ x1 :モード設定用
電源定格電力/電圧0.2W/DC3.7V
電池DOP-122:リチウムイオンポリマー2次電池
3.7V 210mAh
外部DC入力DC5V 500mA (EIAJ区分2)
※付属ACアダプタを使用すること
充電用ACアダプタ
(DOP-351S)
入力 AC100V±10%出力 DC5V 1A
充電時間(参考)約3時間 (常温、初期)
連続動作時間8時間以上 *2
環境条件使用環境温度:0~40℃ 湿度:20~85%RH *3
保存環境 *4温度:-20~60℃ 湿度:10~95%RH *3
外形寸法(突起物を除く)幅56 x 高さ30 x 厚さ19 (mm)
質量約27g (電池含む、接続ケーブル含まず)
耐環境性能JIS防沫準拠 *5
対落下性能 (1.5m コンクリート床) *6
RoHS指令本製品はRoHS指令の規制に対応しています。
付属品リチウムイオンポリマー2次電池(DOP-122)
ACアダプタ(DOP-351S)
取扱説明書
  • *1 ホスト制御
  • *2 動作時間はメーカー条件によります。(常温にてデジマチックノギスを5秒に1回測定)
  • *3 結露なきこと
  • *4 1ヶ月を超える場合は使用環境と同じ
  • *5 接続ケーブル除く
  • *6 本体のみの性能
  • 日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外では御使用できません。

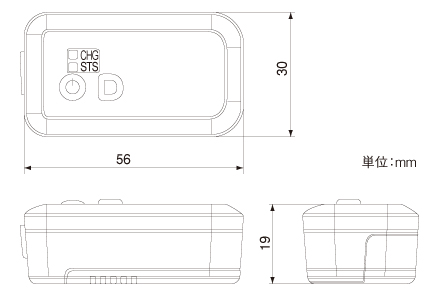

外形寸法
