DKA-102

RS-232C・デジタルI/F対応
計測機器用Bluetooth通信アダプタ

  • 特長

    FEATURES

  • オプション

    OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNLORD

特長

FEATURES

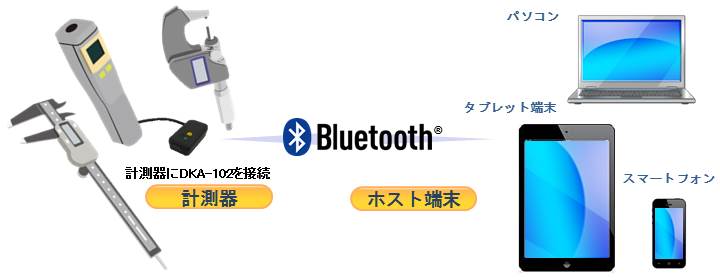

  • 様々な計測器にDKA-102を接続(接続ケーブルはオプション)
    ボタン一つでBluetooth® 対応機器にデータを送信、iPhone iPad にも対応

    DKA-102は小型・軽量で様々な計測器に接続(接続ケーブルはオプション)することで、ボタン一つでBluetooth® 対応機器にデータを送信することが出来ます。
    Bluetooth® Ver4.0搭載、iPhone・iPadへの送信が可能。
    Bluetooth® 搭載により各種計測器に接続するだけで、簡単にケーブルレス化が可能。
    リチウムイオンポリマー充電式電池で15時間以上動作。
    JIS防沫準拠で屋外の作業に対応。
    小型で軽量、計測器に取り付けても場所を取らず、邪魔になりません。
    計測器のデータを転記する必要が無くなるので、誤入力を防ぎ、作業効率を向上することが出来ます。

    通信アダプターDKA102

オプション

OPTION

価格


品名・型式インターフェイス標準価格備　考
DKA-102通信アダプターDKA102OPENDKA-102本体、ACアダプタ付属
ケーブル DOP-021K通信アダプターDKA102OPENデジタルストレートコネクタ用ケーブル
ケーブル DOP-022K通信アダプターDKA102OPENデジタル防水L型コネクタ用ケーブル
ケーブル DOP-023K通信アダプターDKA102OPENRS-232C 2ピンミニジャック用ケーブル
ケーブル DOP-024K通信アダプターDKA102OPENRS-232C モジュラージャック用ケーブル
ケーブル DOP-025K通信アダプターDKA102OPENRS-232C D-SUB9ピン(メス)用ケーブル
ケーブル DOP-026KOPENRS-232C 2ピンLEMOコネクタ用ケーブル
ケーブル DOP-027K通信アダプターDKA102OPENデジタル丸ピンコネクタ用ケーブル
ケーブル DOP-028K通信アダプターDKA102OPENデジタル防水ストレートコネクタ用ケーブル
ケーブル DOP-029K通信アダプターDKA102OPENデジタル角型コネクタ用ケーブル
ケーブル DOP-02AK通信アダプターDKA102OPENデジタル平型ストレートコネクタ用ケーブル
ケーブル DOP-02DKOPENRS-232C D-SUB9ピン(オス)用ケーブル
ケーブル DOP-02EKOPENRS-232C 8ピンDINコネクタ東日トルクレンチ用ケーブル
  • ※上記価格は標準販売価格です。お気軽にお問い合わせ下さい。お見積り致します。
  • ※ケーブルはオプションです。お問い合わせください。
  • DKA-102接続確認済み計測器一覧(PDF)
  • ※無線通信にはBluetoothドングルなど受信機が別途必要です。(別売)

仕様・寸法

SPECIFLICATION

仕様・寸法


型　式DKA-102
CPU16ビット1チップCPU
操作SW電源押しボタン x1　測定押しボタン x1
表示LED電源・状態表示電源オン（未接続）：緑色点滅（速い）
　　　〃　（接続中）：緑色点滅（遅い）
　　　〃　（ペアリング中）：赤色、緑色交互点灯
　　　〃　（測定値OK）：緑色点灯 *1
　　　〃　（測定値NG）：赤色点灯 *1
　　　〃　（ローバッテリー）：橙色点滅）
充電表示充電完了：緑色点灯
　充電中：橙色点灯
　エラー：赤色点灯
無線通信部Bluetooth® V4.0(BLE Single mode)GATT/HOGP
通信距離 10m以内
計測器通信部デジマチックI/Fデジマチック準拠
RS-232C I/FRS-232C Tx, RX, GND
動作モード設定スイッチ電池ボックス内に配置
4連DIPスイッチ x1　：モード設定用
電源定格電力/電圧0.2W/DC3.7V
電池DOP-122：リチウムイオンポリマー充電式電池 １セル
3.7V　240mAh
外部DC入力DC5V　500mA　（EIAJ区分2）
※付属ACアダプタを使用すること
充電用ACアダプタ
(DOP-351S)		入力　AC100V±10%出力　DC5V　1A
充電時間(参考)約3時間　（常温、初期）
連続動作時間40時間 (ノギス) 15時間 (RS-232C機器) *2
環境条件使用環境温度：0～+40℃　湿度：20～85％RH *3
保存環境 *4温度：-20～+60℃　湿度：10～95％RH *3
外形寸法(突起物を除く)幅56 x 高さ30 x 厚さ19　(mm)
質量約28g　(電池含む、接続ケーブル含まず)
耐環境性能JIS防沫準拠 *5
対落下性能 (1.5m　コンクリート床) *6
RoHS指令本製品はRoHS指令の規制に対応しています。
  • *1 ホスト制御
  • *2 動作時間は弊社条件によります。(常温にてデジマチックノギスを5秒に1回測定)
  • *3 結露なきこと
  • *4 1ヶ月を超える場合は使用環境と同じ
  • *5 接続ｹｰﾌﾞﾙ除く
  • *6 本体のみの性能
  • ※製品の外観および仕様は改良の為、予告無く変更する場合があります。予めご了承ください。
  • ※パソコンや機器との各インターフェイス接続は動作を保証するものではありません。

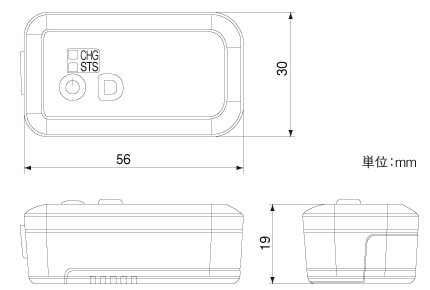

外形寸法

各種ダウンロード

DOWNLORD

USER GUIDE

ユーザーガイド

既にご購入のお客様向け情報です。
