L-46R

レーザーハンディスキャナ次世代標準モデル
新規光学系を採用し読み取り性能を向上

FEATURES

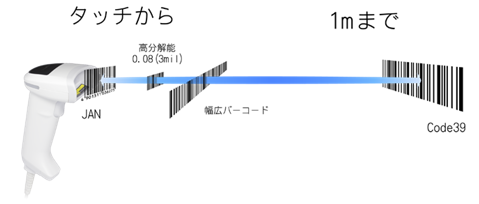

圧倒的な読み取り深度

新規光学系を採用し、タッチ読み取りから遠方は実力値でエレメント幅1.0mmバーコードを1mまで読み取り可能です。
高分解能や幅広コードも容易に読み取れます。
マルチインターフェイス/強化ケーブルコネクタ

標準マルチインターフェイスをサポートしました。
交換ケーブル方式およびマルチインターフェイスを採用し、ケーブルの交換およびインターフェイスがUSB-HID、USB-COMおよびRS-232Cに対応しています。

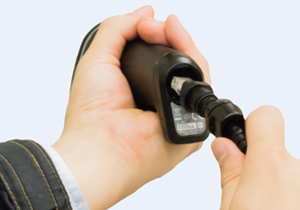

強化されたケーブルコネクタは、容易なケーブル交換方式でありながら、屈曲や引張に強い構造を実現しました。
バイブレーション機能/サイレントモード

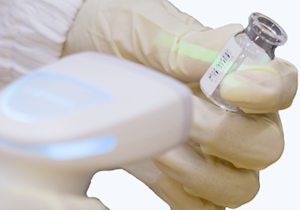

バイブレーション機能を搭載、手のひらで読み取りを認識できるため、医療や生産現場向けにも安心してご使用いただけます。
また、トリガキー長押しによりバーブレーションとブザーのON/OFFができるサイレントモード機能があります。

SPECIFLICATION

保証	無償保証期間は出荷日より5年間、1回目のみ無償 ※保証は本体のみです。（バイブレーターの振動モータは1年間）
O/S	USB I/F：Windows7 動作確認済みです。　RS232C I/FはOSに依存しません
RoHS	RoHSに対応しています。

読取仕様
型式	L-46R-WHT-USB	L-46R-BLK-USB	L-46R-WHT-RS232C+PS
インターフェイス	USB（HID/COM）	USB（HID/COM）	R232C
光源/読取方式	赤色半導体レーザ/往復振動型
最小分解能	0.076mm(3mil)
読取深度	Code39　5～100mm(NB;0.127mm)　0～1000mm（NB;1.0mm）
読取速度	100スキャン/秒
最小PCS値	0.2以上
読み取り角度	ピッチ: ±35°, スキュー: ±50°(デッドゾーン±8℃), チルト:20°
電気的仕様
電源電圧	DC4.5〜5.5V
消費電力	動作:155mA , 待機:26mA (USB)
環境仕様
動作温度	-5℃～50℃
保存温度	-30℃～60℃
湿度	5%～90%(非結露、非氷結)
対外乱光	4,000lx以下(蛍光灯)　80,000xl以下（太陽光）
耐落下強度	高さ1.8mからコンクリート床面に15回(5面3サイクル)自由落下後、読み取りが可能なこと。
保護構造	IP42相当
規格	IEC/EN 60825-1: 2007(2nd Edition)/2014(3rd Edition) Class 2 JIS C 6802: 2011/2014 クラス2、CDRH Class 2 VCCI/EN55032/FCC Class-B、CEマーキング
外観仕様

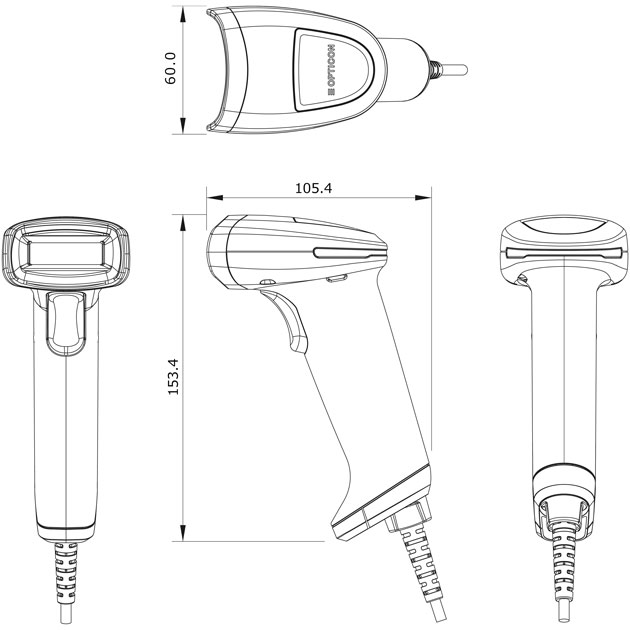

本体サイズ	105.4mm（D） x 153.4mm（W） x 60mm（H）
本体重量	約112g（ケーブル除く））
抗菌仕様	JIS　Z　2081準拠（白色モデルのみ）

読み取りシンボル
1次元	UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, Code 39, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, Matrix 2of5, Code 11, GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded,PDF417, MicroPDF417

DOWNRORD

	L-46R取扱説明書

ユーザーガイド

既にご購入のお客様向け情報です。

製品名	インターフェース	標準価格	備考
L-46R-WHT-USB	USB（HID/COM）	OPEN	本体（ホワイト）、USB-HID2.0mケーブル
L-46R-BLK-USB	USB（HID/COM）	OPEN	本体（ブラック）、USB-HID2.0mケーブル
L-46R-WHT-RS232C+PS	RS232C	OPEN	本体（ホワイト）、RS232C2.0ｍケーブル ACアダプター
STD-46		OPEN	ハンズフリースタンド
STD-4101		OPEN	置台
各種ケーブル		OPEN	USBケーブル2.0m、2.4m、2.8m RS232Cケーブル2.0m、2.4m、2.8m RS232C用ACアダプター
