GT20Q-SB

Bluetooth搭載 あらゆる環境下での使用に応える2次元タフモデル
”あんしん”をお届けする堅牢性と使いやすさの追求

  • 特長

    FEATURES

  • 価格・オプション

    PRICE/OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNRORD

特長

FEATURES

  • 耐落下性能、耐環境性能

    クラス最高レベル2m×60回
    ・強い衝撃に耐えるタフ設計で、万が一スキャナを落としてしまっても安心です。
    IEC国際規格の保護等級IP65を実現
    ・粉塵や水流のかかるハードな使用環境にも自信をもってオススメします。
    -20~50℃対応
    ・冷蔵庫内や工場の半屋外など様々な環境でお使いいただけ、お客様の運用の幅を拡げます。

  • Bluetooth通信

    従来のBluetoothSPPに加え、HIDプロファイルに対応し、パソコンやPDA・携帯電話はもちろん、最近増加傾向にあるタブレット端末やスマートフォンなどのBluetooth搭載機器とも離れた場所からワイヤレス接続できるようになりました。
    設定用のバーコードを順番どおりに読み取るだけで、簡単にBluetoothの接続設定ができます。

  • 長時間運用

    専用充電器(CH-AT10L)で約2.5時間の急速充電が可能。
    連続使用時間28時間のスタミナ設計で、丸一日作業をする現場でも安心です。

  • 高速読み取り

    QRコードRの開発メーカとして培った強力な読み取りアルゴリズムを搭載。
    作業者にストレスを感じさせないスムーズな読み取りで、作業効率アップに貢献します。

  • 液晶画面の読み取り

    独自のLED照明制御機能により、液晶画面に表示されたコードの読み取りもスムーズ。
    パソコンやタブレットの液晶画面上に表示させたQRコードを読み取るなど、運用の幅が広がります。

  • 粗悪ラベル読み取り

    汚れ・擦れに強い
    印刷状態の悪いコードでもあっさり読み取れる性能で、コードの汚れが心配なハードな現場でも安心。“ここまで読める”をお届けします。

  • 360°読み取りで作業が早い

    バーコードの向きを気にせず、サクサク作業が進められます。

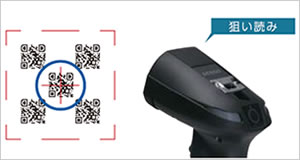

  • ポイントスキャンモード

    複数のコードが読み取りエリアに入っても、中心の十字が示すコードのみを狙い読みできます。

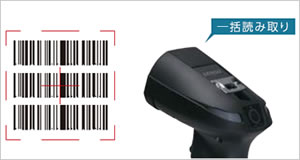

  • 多段バーコード一括読み取り

    最大3段までの多段バーコードを一度に読取りできます。

  • 連結QRコードR読み取り

    “使いやすさ”にこだわった抜群の操作性
    連結モードで作成されたQRコードを一度に読取りできます。

  • 読み取り確認

    ダブルLED、ブザー、バイブレータ搭載
    「光」「音」「振動」により、騒音下でもきちんと読み取り確認をしながら作業を進められます。

  • クラストップレベルの軽量設計

    230gの軽量ボディ
    長時間持っていても疲れない。作業者にやさしい作りにこだわり、堅牢性モデルでも軽量を実現しました。

  • エリアガイドマーカ搭載

    読み取りエリアが一目でわかるので作業がスムーズに進みます。

  • 天吊りフック

    工場のラインでの運用の際などに他の治具と一緒に天吊りできるよう、天吊りフックを装備。

  • マジックキー

    マジックキーに便利な機能を割り当て、さらに作業を効率化できます。
    【モードの種類】
    データ再転送モード
    ・マジックキーを1回押すごとに毎回送信した転送データを再送信
    指定キャラクタ転送モード
    ・マジックキーを1回押すごとにあらかじめ設定したキャラクタを送信
    読み取りコード切り替えモード
    ・マジックキーを1回押すごとにあらかじめ設定した2種類の読み取りコードを交互に切り替え

  • 設定ソフト

    読み取り対象物に合わせて読み取り条件やデータフォーマットなどを簡単に設定できる無償ソフト“Scanner Setting”、“Scanner Setting 2D”をご用意。
    便利な機能が満載で、お客様のアプリ開発の工数を削減します。

  • イメージキャプチャ機能

    画像の撮影が可能
    工場の生産ラインで不良品が出た場合などに、その場で画像を撮影し、上位機器に送ることができます。

  • データ照合/編集機能を搭載 専用アプリの開発が不要

    登録したマスタデータと読み取ったデータを照合できる機能を搭載
    異品チェックやラベル貼り間違い防止システムを簡単に構築できます。さらに、簡易プログラミングソフト“ADFスクリプト”で、データの並び替え・切り出し・変換など、データ編集を自由自在に行えます。

価格・オプション

PRICE/OPTION

価格

製品名 インターフェース 標準価格 備考
GT20Q-SB OPEN 本体、ハンドストラップ、
操作ガイド(取扱説明書はQbdirectからダウンロード)
CH-GT20L OPEN 充電器(CH-GT20L)、
ACアダプタ(AD2AD2AD2-1005/3000)
Bluetooth通信ユニット OPEN 通信ユニットBA20-RU+(USBキーボードセット、
USB-COMセット、RS232Cセット、
RS232Cアダプター付セット、キーボードI/Fセット)
S-GT20 OPEN 置き台
H-GT10 OPEN ハンズフリースタンド
NSBHT-1300 OPEN ネックストラップ
K-GT10 OPEN 腰用ケース

オプション

  • BA11-RKU他 Bluetooth機能未搭載のパソコンに接続するだけで、 容易にBluetooth搭載機器と通信可能。 インターフェースは4種類(RS232C、PS/2、USB-COM,USB-HID)
  • S-GT20 バーコードリーダー置き台 オートセンスモード用に磁石を内蔵
  • H-GT10 ハンズフリースタンド 角度調節が可能 高さ24.4cm
  • K-GT10 腰用ケース 両手が空いて作業効率大幅アップ、倉庫内作業にピッタリ

仕様・寸法

SPECIFLICATION

保証 無償保証期間は出荷日より3年間です。※保証は本体のみです。

仕様・寸法


対応OS iOS Windows Android
インターフェイス
読取仕様
読取方式 エリアセンサ
最小分解能 2次元コード 0.167mm  1次元コード 0.125mm
読取深度 50?75mm(NB;0.167mm) 40mm~260mm(NB;0.5mm)
PCS値 0.30以上
傾角 / 仰角 ±50°/ ±50°
スキュー角 360°
電気的仕様
電源供給 専用バッテリ
動作時間 約28時間(5秒間に1回バーコードを読み取った場合)
充電時間 約2.5時間(専用充電器CH-AT10L使用時)
無線仕様
通信インターフェイス BluetoothRVer2.1+EDR準拠
無線出力 class2
プロファイル SPP/HID
通信範囲 見通し距離最大約10m
環境仕様
動作温度 -20℃~50℃(充電時0℃~40℃)
動作湿度 10%~95%(但し結露・氷結なきこと)
周囲照度 120.000lux以下
落下試験 2.0mの高さからコンクリート床上60回落下
保護構造 IP65
外観仕様
本体サイズ 184mm(H) x 92mm(D) x 73mm(W)
本体重量 約230g(電池含む)


読み取りシンボル
1次元 EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、
Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、
GS1-128(EAN-128)、GS1 DataBar(RSS)
2次元 QRコード、SQRC、iQRコード、マイクロQRコード、DataMatrix(ECC200)、
PDF417、マイクロPDF417、Maxiコード、Aztec、GS1 Composite

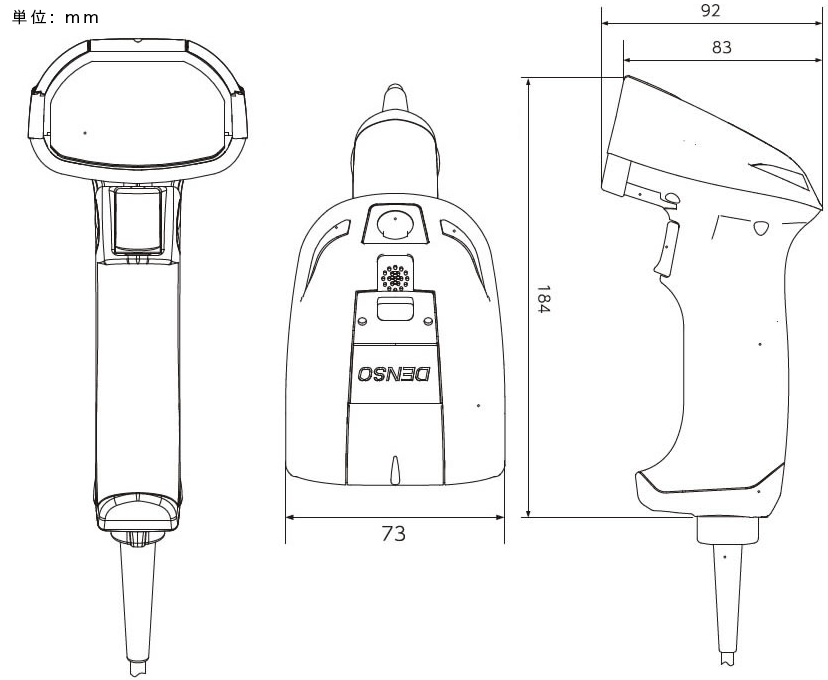

外形寸法
