QB30

従来品比約2倍の高速読み取り広角視野＆コンパクトボディ、狭いスペースでも組み込みが可能 #DENSO #定置式

特長 FEATURES
オプション OPTION
仕様・寸法 SPECIFLICATION
各種ダウンロード DOWNLORD

特徴

FEATURES

読み取り性能

QB30は従来品比2倍の高速読み取りを実現。さらに工場の生産ラインや医療の検体装置などの移動体読み取りにも対応。小型ボディ+広角レンズの採用により、読み取り対象物からの距離を離すことなく、省スペースに設置が可能。キオスク端末などへ組み込む際の設置スペースを削減でき、設置の自由度が高まります。
視野内にあるコードを、最大8個まで一括読み取りでき、読み取り時間が短縮できます。既存のバーコードや2次元コードの他、iQRコード・Aztecコードといった最新の二次元コードの読取に対応。

耐環境性能

QB30はIEC国際規格の保護等級IP54を実現。生産ラインにおける粉塵や半屋外での雨などをシャットアウト。安心して組み込みできます。動作温度範囲-20～50℃対応を実現。半屋外の入場ゲートなどにも安心して組み込みできます。

操作性

QB30は照明に白色LEDを採用し、色付きのコードでも快適に読み取り可能。さらに、照明部分に乳白色の素材を使用し、照明の眩しさを低減しています。スムーズな導入を実現する設定ソフト、COMポート通信でパソコンからパラメータを一括反映します。設定ソフトで一括設定用QRコードを出力し、QB30で読み取ることで一発設定が可能です。コマンド制御、各種パラメータを通信コマンドで設定可能なので、上位機器から使用状況によって設定変更することが可能。簡易プログラミング言語「ADFスクリプト」に対応。データの編集を自由自在に行なえ、上位機器の負荷を軽減します。QB30にマスターデータを登録し、読み取ったコードデータを照合/判定することが可能です。

オプション

OPTION

価格

製品名	インターフェース	標準価格	備考
QB30-SU	USB(HID/COM)	OPEN
QB30-SR	RS232C	OPEN
変換ケーブル CBQ3-RS2000/15-9-01		OPEN	RS-232C D15P⇒D9Sタイプ変換ケーブル(2.0m)
ACアダプタ AD2-1005/3000		OPEN	QB30-SRに電源供給するためのアダプタ (変換ケーブル使用時のみ必要)

※上記価格は標準販売価格です。お気軽にお問い合わせ下さい。お見積り致します。

仕様・寸法

SPECIFLICATION

保証	無償保証期間は出荷日より1年間です。※保証は本体のみです。
RoHS	RoHSに対応しています。

仕様・寸法

型　式		QB30-SU	QB30-SR
スキャナ部
読取コード	2次元コード	QRコード、マイクロQRコード、SQRC、iQR、PDF417、マイクロPDF417、Maxiコード、 DataMatrix(ECC200)、Aztec、GS1 DataBar Composite(EAN.UCC Composite)
	バーコード	EAN-13/-8(JAN-13/-8)、UPC-A/-E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、 CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
最小分解能	2次元コード	0.20mm
	バーコード	0.15mm
マーカ光		－
読み取り基準位置		40mm
読み取り視野 *1		62mm×39mm
ラベル移動速度 *2		－	800mm/s
照明		白色LED
読み取り確認	LED	1個(青・緑・赤)
	ブザー	音量コントロール3段階・トーンコントロール3段階
インターフェィス
インターフェィス		USB	RS-232C(ミニD-sub15PINメス) *3
ケーブル長		2m	0.5m
外部入出力
入力		－	トリガ・リセット
出力		－	読み取りOK/NG・照合OK/NG・外部照明同期信号
電源部
定格電圧		5V
電源		上位機器から供給
付帯機能
操作ボタン		1ボタン(マジックキー)
複数コード一括読み		最大8個
画像保存		最大10枚
環境性能
動作温度		-20～50℃
保護等級		IP54
外観仕様

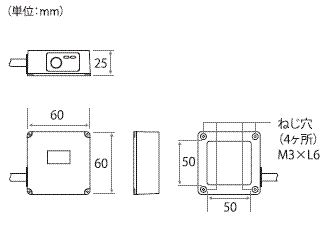

寸法		(L)60mm x (W)60mm x (D)25mm
質量		約150g	約120g

*1 読み取り基準位置においての値。
*2 外部トリガ使用時、読み取り基準位置においてセルサイズ：0.33mm/Ver5のQRコード1個を読み取った場合の参考値であり、実際の環境条件により変化します。
*3 D-sub9PINで外部機器と接続される場合、別途D15タイプ-D9Sタイプ変換ケーブルおよびACアダプターが必要です。
※製品の外観および仕様は改良の為、予告無く変更する場合があります。予めご了承ください。
※読取性能はシンボル(バーコード)の印刷状態、使用環境などによって、変わる可能性がありますので保証されるものではありません。
※パソコンや機器との各インターフェイス接続は動作を保証するものではありません。
