スキャントロニクスCL4NX-J Plus

お客様の運用を止めない
真のユニバーサルプリンタがさらに進化

  • 特長

    FEATURES

  • 価格・オプション

    PRICE/OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNLORD

特長

FEATURES

  • 【PLUS】新機能・新オプションで活用の幅がさらに広がります

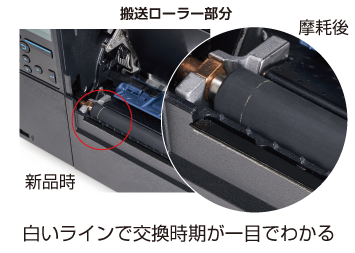

  • ■ピュアラインローラー(新機構)

    搬送ローラーが摩耗すると白いラインが薄れて交換時期を事前お知らせします。

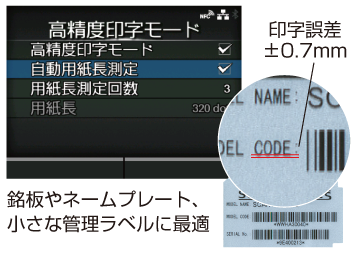

  • ■高精度印字モード(新機能)

    ラベルピッチを測定(自動)して、極限まで印字精度を向上させます。
    ※ピッチ9mm~53mmのラベル使用時(印字速度6ipsまで)

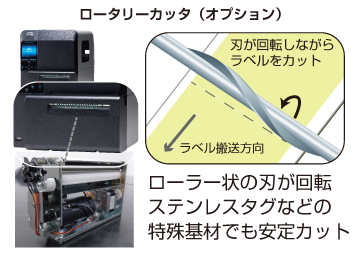

  • ■ロータリーカッタ(オプション)

    従来の押し切り方のカッターとは違い、円形の刃が回転しながらラベルをカットします。
    耐熱ラベルなどの特殊ラベルのカットにも対応します。

  • 【EFFICIENT】業務プロセスから、「ムダな時間」を削減する

    ラベルの出力待ちの時間をできる限り減らしたい。
    プリンタの設定変更や管理・監視を一括して行いたい。

    お客さまが感じる、業務プロセス内に存在するあらゆる「ムダな時間」を排除し、プリンタを操作する人にも、管理する人にも”EFFICIENT(効率的)”な運用を可能にします。

  • ■印字発行の待ち時間を短縮

    業界最速レベル(※)の高速処理・高速搬送で1枚でも100枚でも高速に

    ラベルプリンター スキャントロニクスCL4NX-J Plus

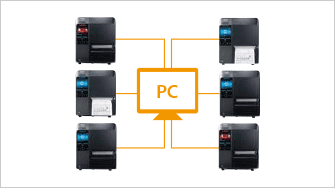

  • ■プリンタの設定を短縮、管理を効率化する

    プリンタ情報の一括設定や複製機能を備えています。

    ・AIOT:設定ソフトウェア・All In One Tool(AIOT)により、複数台のプリンタ設定が簡単
    ・USBメモリで設定情報のバックアップ・複製が可能で、代替機の入れ替えが容易
    ・複数台設置時にも簡単に設置変更が可能

  • ■ラベルを剥がす時間をゼロにする

    その場で貼るから安心、作業時間が短縮

    ・ラベルを剥がす時間をゼロに
    ・ラベルを付け合わす時間をゼロに
    ・ラベルの貼り忘れ・貼り間違えをゼロに

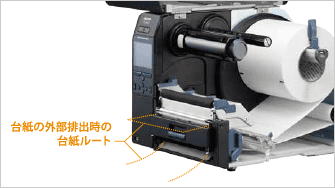

    さらに、台紙の外部排出が可能で、オプションで台紙の内部巻き取りにも対応します。

  • 【FRIENDLY】誰にでも使いやすい機能で、全体効率を改善する

    プリンタにラベルをセットする時間、紙づまりに対処する時間。
    エラーに気づくまでの時間、修理や清掃に費やされる時間。

    お客さまが現場で、これらに迅速かつ的確に対応できる”FRIENDLY(親切)”な設計で、不必要な時間を極限まで削減します。

  • ■すぐに気づく、すぐにわかる

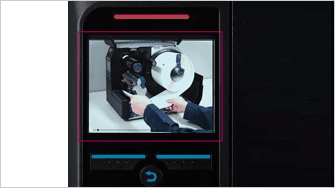

    3.5inchのカラー大型LCDで…

    ・動画を見ながらラベル・パーツを交換
    ・エラー時にはLCDが赤く光り、暗くても明瞭
    ・大きな文字とアイコンで操作が容易
    ・ショートカットアイコンで操作手順を軽減
    ・表示言語は31言語、印字言語は47言語に対応

  • ■使う人、管理する人にやさしい

    印字ユニットが大きく開く(当社比2.8倍)。だから…

    ・ラベル・インクリボンがセットしやすい
    ・日々の清掃がしやすい
    ・ラベルが内部に接着しにくい「シボ設計」
    ・消耗パーツを工具レスで交換可能

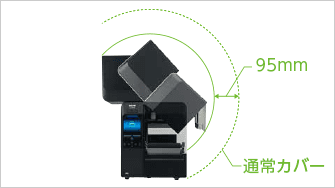

  • ■スペースを有効に使える

    コンパクトな折りたたみ式のサイドカバーを採用。だから設置に必要なスペースが減少。

    通常カバーと比較して…

    ラベルプリンター スキャントロニクスCL4NX-J Plus

  • 【印字例】

    ラベルプリンター スキャントロニクスCL4NX-J Plus 生産工場での製品管理ラベル ラベルプリンター スキャントロニクスCL4NX-J Plus 生産ラインでの機器保証書 ラベルプリンター スキャントロニクスCL4NX-J Plus スキー場や遊園地でのチケット ラベルプリンター スキャントロニクスCL4NX-J Plus 園芸店、ホームセンターでの花タグ

価格・オプション

PRICE/OPTION

価格


品名・型式標準価格備 考
スキャントロニクス CL4NX-J PlusOPEN

仕様・寸法

SPECIFLICATION

仕様・寸法

モデル名スキャントロニクス CL4NX-J Plus
型式CL4NX-J 08 PlusCL4NX-J 12 PlusCL4NX-J 24 Plus
ヘッド密度8dot / mm(203dpi)12dot / mm(305dpi)24dot / mm(609dpi)
印字方式感熱 / 熱転写方式 兼用
仕様標準 / カッタ / ハクリ / ノンセパ
印字速度2-14インチ / 秒2-14インチ / 秒2-6インチ / 秒
印字有効エリア幅104mm*長さ2500mm幅104mm*長さ1500mm幅104mm*長さ400mm
用紙長さ(※1)
連続
6~2497mm
ティアオフ
17~2497mm
カッタ
17~2497mm
ハクリ
10~397mm(10~27mmは熱転写運用のみ)
ノンセパ
長さ 30~120mm
幅 60~118mm
連続
6~1497mm
ティアオフ
17~1497mm
カッタ
17~1497mm
ハクリ
10~397mm(10~27mmは熱転写運用のみ)
ノンセパ
長さ 30~120mm
幅 60~118mm
連続
6~397mm
ティアオフ
17~397mm
カッタ
17~397mm
ハクリ
10~397mm(10~27mmは熱転写運用のみ)
ノンセパ
長さ 30~120mm
幅 60~118mm
用紙幅(共通)(※1)22~128mm(台紙含み25~131mm)
ラベル(ロール)
最大外径
φ265mm(φ10インチ)
ラベル(その他仕様)巻き方向:表 / 裏巻き兼用、用紙厚さ:80~268μm、紙管内径76mm / 101mm、ファンフォールドラベル(折りラベル)の対応
インクリボン幅39.5、45、59、76、84、92、102、111、128mm
インクリボン(その他仕様)巻き方向:表 / 裏巻き兼用、紙管レス、最大600m
本体メモリ最大679MB
受信バッファバッファニアフル2.0MB、バッファフル2.95MB、1.0MB
標準搭載フォントビットマップフォント:英数字・記号・カナ:X20(5×9)、X21(17×17)、X22(24×24)、X23(48×48)、X24(48×48) / OCR(英数字・記号):OCR-A(15×22)、OCR-B(20×24)、漢字:(16×16、22×22、24×24、32×32、40×40[dot]) / 標準:JISX0208-1993 JIS 第1~第2水準 明朝 / ゴシック切替、拡張:JISX0213-2004 JIS 第1~第4水準 ゴシック / スケーラブルフォント:15 Scalable SATOFonts, Multi-National Language Support(47Languages / Unicode), Single and Double Byte Fonts(Korean, Chinese, Japanese)
バーコードUPC-A,UPC-E,JAN / EAN,CODE39,CODE93,CODE128,GS1-128(UCC / EAN128),CODABAR(NW-7),ITF,インダストリアル2of5,NECマトリックス2of5,MSI,カスタマバーコード,POSTNET,UPCアドオンコード,BOOKLAND ,USPSコード,GS1 DataBar Omnidirectional,GS1 DataBar Truncated,GS1 DataBar Stacked,GS1 DataBar Stacked Omnidirectional,GS1 DataBar Limited,GS1 DataBar Expanded,GS1 DataBar Expanded Stacked
2次元コードQR コード(マイクロQR含む),セキュリティQR,PDF417(マイクロPDF含む),MAXIコード,GS1データマトリックス,データマトリックス(ECC200),Aztecコード
合成シンボルGS1 DataBar Composite、GS1 DataBar Truncated Composite、GS1 DataBar Stacked Composite、 GS1 DataBar Stacked Omnidirectional Composite、GS1 DataBar Limited Composite、GS1 DataBar Expanded Composite、GS1 DataBar Expanded Stacked Composite
注:GS1 DataBarはRSSのことです。
搭載機能ガイダンス動画表示機能、LCD 30言語表示、清掃お知らせ機能、ヘッドチェック機能、カレンダ(オプション)、SNMPv3、パスワードロック、ロゴ・フォントダウンロード機能、LCD消灯機能、スタンバイ機能、ステータス返信機能 他
使用環境条件ラベル(ハクリ以外):0~40℃ / 30~80%RH 、ラベル(ハクリ):5~35℃ / 30~80%RH 、
ノンセパ:5~35℃ / 30~75%RH(ただし、結露無きこと。サプライ製品は除く)
保存環境-20~60℃ / 30~90%RH(ただし、結露無きこと)※サプライ製品は除く
電源規格入力電圧:AC100V~240V±10%(フルレンジ) 周波数:50 / 60Hz
その他規格環境規格:国際エネルギースタープログラムVer2.0、RoHS規制対応、ノイズ規格:VCCI B
消費電力ピーク時(※2):190VA / 180W(30%印字) 待機時:27VA / 22W
寸法 / 重量幅271mm×奥行き457mm×高さ321mm(突起物含まず)
約15.1kg(用紙・リボン・オプション含まず)
標準インターフェース
通信用
LAN 10BASE-T / 100BASE-TX (IPv4 / IPv6、SNMP v1~v3 MIB-II、FTP、NTP、LPR、DHCP、Http / Https)、USB2.0 Highspeed Type B、Bluetooth Ver.3.0 + EDR Class 2、NFC
設定用
USB2.0 Highspeed Type A ※2ポート
オプション
インターフェース
COMBOボード:RS-232C 2400~115200
無線LANボード:802.11a / b / g / n Dual Band WLAN(2.4GHz, 5GHz) Wifi Direct, WPS対応
その他オプション
動作ユニット:カッタユニット、簡易ハクリユニット、ハクリ台紙内部巻取キット、ノンセパユニット
その他オプション:外部ラベル供給装置、外部ラベル巻取装置、簡易ラベルスタッカ、RTC(カレンダ)キット、発行ボタン、RFID UHFキット(ISO / IEC18000-6 TypeC Gen2)、RFID HFキット(ISO / IEC15693, ISO / IEC14443 TypeA, FeliCa Lite-S)
対応ソフトウェアラベル発行ソフトウェア:Multi LABELIST V5

  • ※1数値は台紙部分を含みません。ラベルをご利用の場合、各々の数値に3mmを加算してください(ノンセパを除く)。
  • ※2濃度最大設定、30%印字、オプション未使用時。
  • FeliCaは、ソニー株式会社が開発した非接触ICカードの技術方式です。
  • FeliCaは、ソニー株式会社の登録商標です。

各種ダウンロード

DOWNLORD

USER GUIDE

ユーザーガイド

既にご購入のお客様向け情報です。
