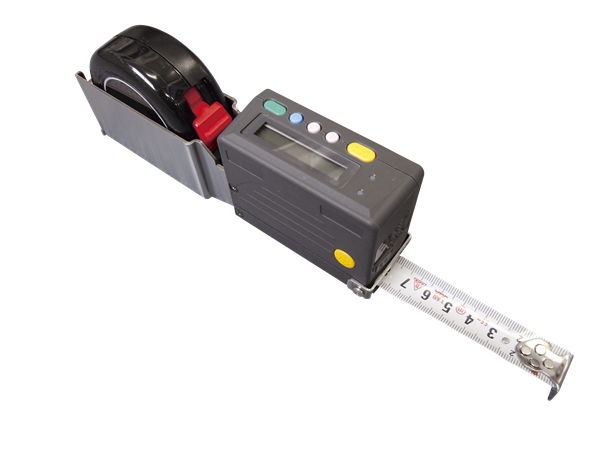

DDM-101
Bluetoothでデータ転送 デジタルメジャー
- 特長 FEATURES
- オプション OPTION
- 仕様・寸法 SPECIFLICATION
- 各種ダウンロード DOWNLORD
特徴
FEATURES
使う方に「簡単」「正確」そして「安心」を
- 測ったデータをタブレットやパソコンへ無線で転送
- JIS 1級コンベックスを使用
- 測定モードは、「長さ」「面積」「体積」の3種類

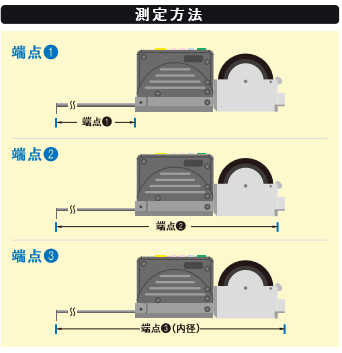

- 測定は、「端点1」「端点2」「端点3（内径測定）」の3つの方法で測定可能
- 測定寸法により、「3.5ｍ」「5.5m」「7.5ｍ」の3機種で対応
- 3時間の充電で8時間の運用が可能

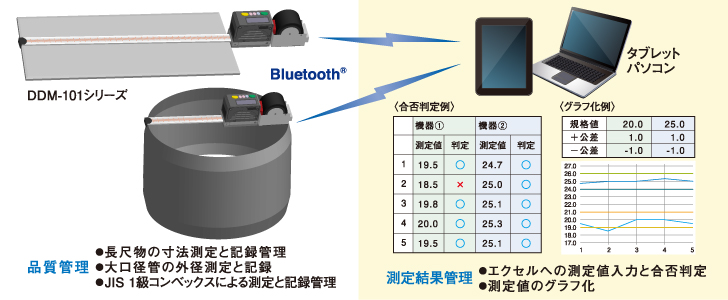

システムイメージ
品質管理
・長尺物の寸法測定と記録管理
・大口径管の外径測定と記録
・JIS 1級コンベックスによる測定と記録管理
MOVIE
オプション
OPTION
価格
| 品名・型式 | インターフェイス | 標準価格 | 備 考 |
|---|---|---|---|
| DDM-101 L3 | OPEN | 本体（3.5m）、ACアダプタ、取扱説明書 | |
| DDM-101 L5 | OPEN | 本体（5.5m）、ACアダプタ、取扱説明書 | |
| DDM-101 L7 | OPEN | 本体（7.5m）、ACアダプタ、取扱説明書 |
仕様・寸法
SPECIFLICATION
仕様・寸法
| 製品名 | DDM-101L3（3.5m） | DDM-101L5（5.5m） | DDM-101L7（7.5m） | ||
|---|---|---|---|---|---|
| CPU | 32ビット | ||||
| 表示 | ガイダンス、測定値表示 | ||||
| インジケータ | 状態表示：2色LED（緑／赤） 充電状態表示：2色LED（緑／赤） | ||||
| ブザー | マグネチックサウンダ | ||||
| 操作スイッチ | TRGボタン（黄色）、 1ボタン（ピンク色）、 2ボタン（ピンク色）、 Cボタン（青色）、PWボタン（緑色）、側面測定 ボタン（黄色） | ||||
| 無線インターフェース | BluetoothⓇ V4.0 プロファイル：SPP | ||||
| カメラ撮像部 | 撮像素子：1/4インチCMOSセンサ 画素数：SXGA 1280（H）×1024（V） | ||||
| 目盛線読み取り精度 | 読み取り分解能：0.1ｍｍ、読取精度：±0.5ｍｍ(寸法精度はコンベックステープに依存) | ||||
| 電源 | 定格電力／電圧 | 0.63W ／ DC3.7V | |||
| 主電源 | リチウムイオンポリマー電池 900ｍAh 充電は付属専用ACアダプタによる | ||||
| 連続使用 時間 | 8時間 〈＊1〉 | ||||
| 自動OFF 機能 | あり | ||||
| 環境 条件 | 使用環境 | 温度：0～40℃ 湿度：20～90％RH（結露なきこと） | |||
| 保存環境 | 温度：-20～60℃ 湿度：10～95％RH（結露なきこと） | ||||
| コンベックス | 3.5m | 5.5m | 7.5m | ||
| 外形・寸法 | 148.1（L）X35(W)X60(H)mm （突起部除く） | 179.0（L）X35(W)X66(H)mm （突起部除く） | 164.3（L）X35(W)X72(H)mm （突起部除く） | ||
| 質量 | 約330g | 約470g | 約520g | ||
| 付属品 | 取扱説明書、ACアダプタ | ||||
| オプション | 交換用コンベックス3.5ｍ（DOP-L03）、交換用コンベックス5.5ｍ（DOP-L05） 交換用コンベックス7.5ｍ（DOP-L07）、点検・補正治具（DOP-M01A） | ||||
〈＊1〉メーカーテスト基準：端点測定モード（10秒に2回読み取り、読み取り毎にBluetooth送信、20℃）による。
〈＊〉コンベックス装着状態にて、メーカーテスト基準による。
〈＊〉BluetoothⓇは、Bluetooth SIG,Inc.の登録商標です。
〈＊〉日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外では御使用できません。
〈＊〉製品改良のため、仕様および外観の一部を予告なく変更することがあります。

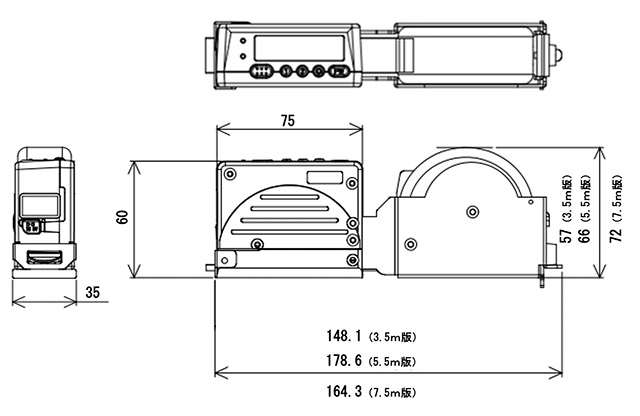

外形寸法
