すべての性能をクラス最高性能に改善

FEATURES

L-46XSは、エイマ照明の発光効率が120％向上し、CMOSセンサのフレームレートも20％アップしました。さらに、イメージングレンズの改良により、遠距離での読み取り深度が伸び、近距離での2次元コードの分解能も向上。あらゆる現場で安定かつ高精度な読み取りを実現します。

パスポートなどのOCRフォントを標準品でサポート。
手持ちでも読み取れる性能を確保致しました。
OCR-Bフォント以外のフォントは、お客様の要望により順次対応中!
従来読みにくかった、低輝度や高密度の液晶上QRコードやバーコード読み取り性能を大幅に改善しました。

部品に直接マーキングするDirect Parts Markingを標準品でサポート致しました。
基板や特殊な反射の無い部品であれば読み取り可能です。
高分解能モデル(UDモデル)であれば0.08mmの2次元コードまで読み取りが可能です。

専用スタンドSTD-46を使用することにより、オートトリガが自動的に動作し、高速に移動しているターゲットを自動検知し、瞬時に読み取ることが可能です。

バイブレーション機能を搭載、手のひらで読み取りを認識できるため、
医療や生産現場向けにも安心してご使用いただけます。
またトリガキー長押しによりバイブレーションとブザーのON/OFFができるサイレントモード機能があります。

OPTION

製品名	インターフェース	備考
L-46XS-V-WHT-USB	USB（HID/COM）	標準モデル本体（ホワイト）、USB-HID2.0mケーブル
L-46XS-V-BLK-USB	USB（HID/COM）	標準モデル本体（ブラック）、USB-HID2.0mケーブル
L-46XS-V-WHT-RS232C+PS	RS232C	標準モデル本体（ホワイト）、RS232C2.0ｍケーブル、ACアダプター
STD-46		ハンズフリースタンド
ST-2		壁掛け対応置台
各種ケーブル		USBケーブル、RS232Cケーブル、 RS232C用ACアダプター

ご提供価格・デモ機につきましては、お気軽にお問い合わせください。

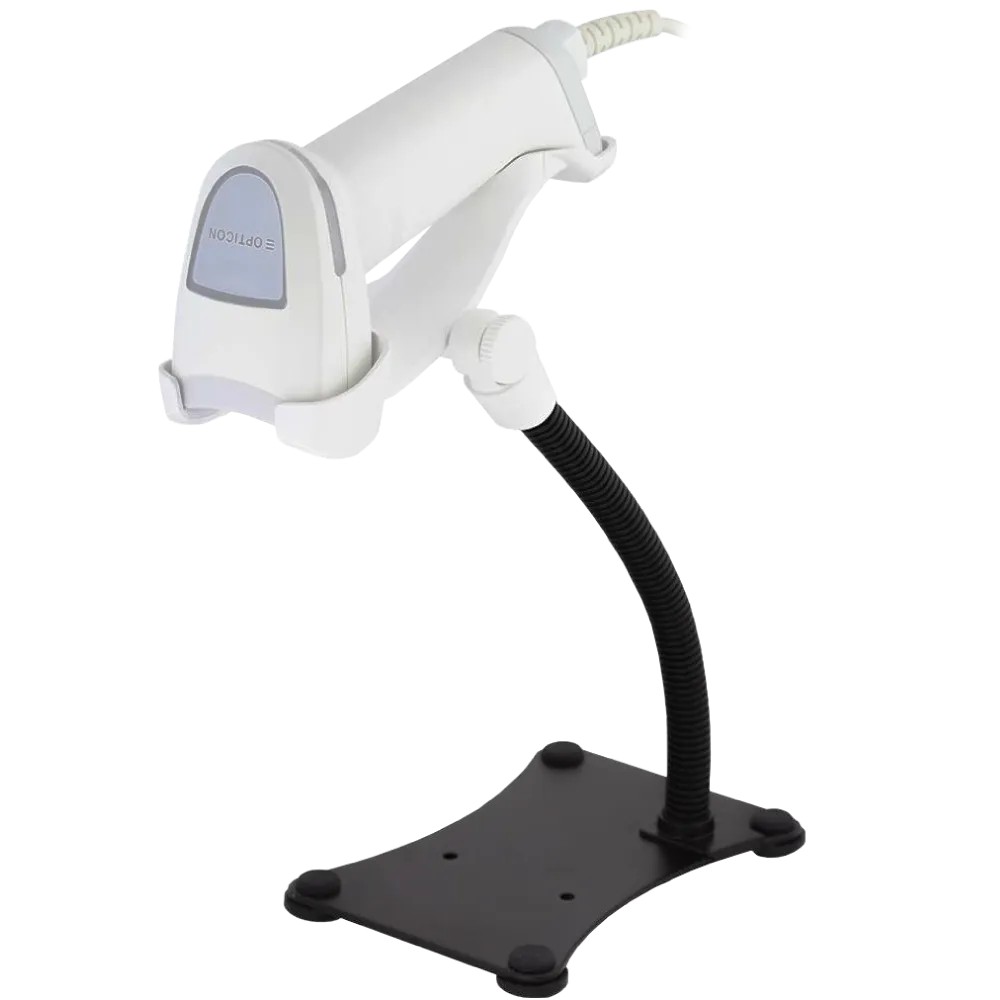

STD-46 ハンズフリースタンド

ST-2　壁掛け対応置台

SPECIFLICATION

保証	無償保証期間は出荷日より5年間、1回目のみ無償 ※保証は本体のみです。（バイブレーターの振動モータは1年間）
RoHS	RoHSに対応しています。

読取仕様
型式	L-46XS-WHT-USB	L-46XS-WHT-RS232C+PS
インターフェイス	USB（HID/COM）	R232C
光源/読取方式	電球色LED/CMOS エリアセンサ ( 最大120fps )
最小分解能	1 次元コード: 0.076 mm 2 次元コード: 0.127 mm
最小PCS値	0.2以上
読み取り角度	ピッチ: ±65°, スキュー: ±65°, チルト:360°
移動体読み取り	10 m/s (0.33mm EAN/UPC @107mm )
電気的仕様
電源電圧	DC4.5〜5.5V
環境仕様
動作温度	-5℃～50℃
保存温度	-30℃～60℃
湿度	動作：5 ～ 90 %RH（非結露、非氷結）保管：5 ～ 90 %RH（非結露、非氷結）
対外乱光	10,000lx以下(蛍光灯)　100,000lx以下（太陽光）
耐落下強度	高さ1.8mからコンクリート床面に15回(5面3サイクル)自由落下後、読み取りが可能なこと。
保護構造	IP42相当
規格	IEC62471、リスク免除グループ、 VCCI クラス B / FCC Class B / EN 55032 Class B (住宅、商業および軽工業環境)
外観仕様
本体サイズ	105.4mm（D） x 153.4mm（W） x 60mm（H）
本体重量	約115g（ケーブル除く）
抗菌仕様	JIS Z 2801 相当 (白色/黒色両モデル)

読み取りシンボル
1次元( 1次元コード )	JAN-13/8、EAN-13/8、EAN-13 Add-on、EAN-8 Add-on、UPC-A/E、UPC-A Add-on、UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、PostalCode
2次元( 2次元コード )	PDF417、MicroPDF417、GS1 Composite、Codablock F、QR コード、マイクロQR コード、rM QR コード、Data Matrix、MaxiCode、Aztec Code、Chinese-sensible Code
OCR	Machine Readable Travel Documents、OCR-font A/B
