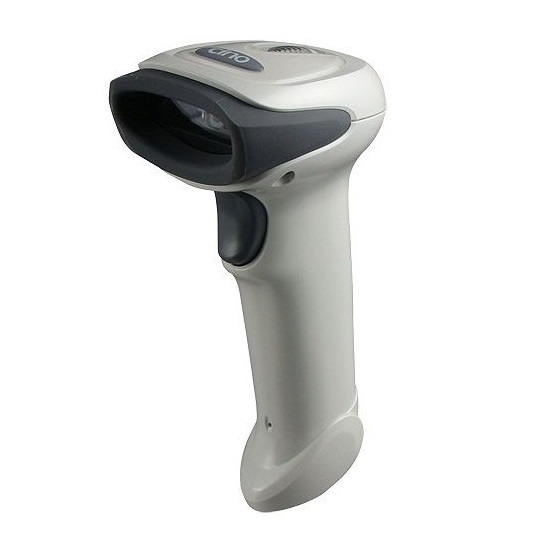

ITL-680

レーザスキャナを超える読取性能と耐久性

特長 FEATURES
オプション OPTION
仕様・寸法 SPECIFLICATION
各種ダウンロード DOWNLORD

特徴

FEATURES

次世代の標準バーコードリーダ

ITL-680は、2010年から世界的に使用される新流通標準シンボルGS1 Databarに対応しています。
Expanded Stacked(拡張多段シンボル)は、トリガボタンを押しながらシンボルの上から下までスワイプさせて読み取ります。2段の場合は、シンボルの中心を狙って読み取ります。

低品位のバーコードでもらくらく読取

リニアイメージャは、リニアセンサの信号を画像処理して読み取っています。
したがって、汚れや傷があっても画像処理によりによりそれらを取り除いて高い読取率を実現します。
ITL-680は下のような極めて低い印刷品質のバーコードでも高いレスポンスで読取ることができます。

長い読取距離と読取深度

高照度でシャープなエイミングラインは、遠隔読取りでも視認性が良く、また、優れた読取性能を実現しています。JANコード(モジュール幅 0.33ｍｍ)の読取距離は約48cm、Code39(細バー幅 0.50mm)の読取距離は約78cmですので、GS1-128やITF14などのロングシンボルの読取も容易です。

超高分解能と超高速スキャン

0.076ｍｍの超高分解能は、プリント基板などの高密度バーコードも楽に読取りできます。また、最大500スキャン/秒のダイナミック超高速スキャンは、低品質のバーコードシンボルでも快適な読取レスポンスを提供します。

低コントラストに対応

最小コントラストが僅か15％ですので、ファブリックリボン印刷や脱色したラベルでも高い読取率を提供します。

場所を取らないコンパクト設計とハンドフリー読取

コンパクトデザインは、女性でも楽に操作でき、狭いカウンタでも置くことができます。また、プレゼンテーションモードに設定することにより、ハンドフリーで読取できます。

優れた耐久性

コンクリートに対して自然落下1.8ｍ(10回) の落下耐久性、または、1.6ｍ(50回) の落下耐久性を持っています。

高いコストパフォーマンス

CCDスキャナ相当の価格で、レーザスキャナ以上の読取性能が得られます。

オプション

OPTION

価格

品名・型式	インターフェイス	標準価格	備　考
ITL-680-U	USB(HID/COM)	OPEN	本体、2ｍUSBケーブル
ITL-680-R	RS232	OPEN	本体、2mRS232ケーブル、ACアダプター

オプション

ST-760 （GWAC0US 0050CBR0) ハンズフリ―スタンド　オートモード時に使用

HL-760 （GWAC0SH 0020CCR0）ユニバーサルホルダ　置き台

AD-760 （GWACSPA 0152210R） ACアダプタ　5V/2A、RS232C用

仕様・寸法

SPECIFLICATION

保証	無償保証期間は出荷日より1年間です。※保証は本体のみです。
RoHS	RoHSに対応しています。

仕様・寸法

読取仕様
型式	ITL-680-U	ITL-680-R
インターフェイス	USB(HID/COM)	RS232
光源	可視光LED(波長：660nm)
分解能	0.076mm (Code39、PCS値0.9、接触読取のとき）
読取距離	約480mm (JAN 0.33mmのとき) 約680mm (Code39 0.50mmのとき)
走査速度	最大500スキャン/秒、ダイナミックスキャン
読取幅	約20cm
ピッチ角/スキュー角	±65°/±65°
電気的仕様
電源電圧	+5VDC±10%
消費電流	動作時 typ.185mA、スタンバイ時 typ.85mA
スキャン回数	126,000スキャン(フル充電時)
クレードル外部電源	DC5V±10％、680mA max / 85mA
環境仕様
動作温度	-10°C～+50°C
保存温度	-40℃～+70℃
湿度	5%～95%非結露
周囲照度	100,000ルックス
耐落下衝撃	1.8ｍからコンクリートに10回自然落下後、正常に動作 1.6mからコンクリートに50回自然落下後、正常に動作
保護構造	IP41
取得規格	CE、FCC Part15 Class B、VCCI
外観仕様
本体サイズ	97.0mm(L)×65.0mm(W)×156mm(D)
本体重量	約125g(ケーブル除く）
読み取りシンボル
1次元	JAN/EAN/UPC(with Addon)、Interleaved 2 of 5(ITF)、Standard 2 of 5(Code 2 of 5、 Industrial 2 of 5、Discreat 2 of 5)、Matrix 2 of 5、Codabar(NW-7)、Code39、 Full ASCII Code39、Code128、GS1-128(UCC/EAN-128)、ISBT128、 GS1 Databar(RSS)、Code11、Code32、Code93、IATA、HIBC、MSI/Plessey、 UK/Plessey、Telepen、他
