GT20QD

金属ワーク、極小コードの安定読み取りを実現
耐油性能を兼ね備えた高性能・堅牢D P Mスキャナ

  • 特長

    FEATURES

  • 価格・オプション

    PRICE/OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNRORD

特長

FEATURES

  • 抜群の読み取り性能

    これまで読み取りが難しかった自動車部品の金属ワークでも安定した読み取りを実現しました。
    最小分解能0.1mmを実現し、基板や電子部品に印字された極小コードの読み取りが可能になりました。

  • クラス最高の耐環境性能

    耐油構造「Gグレード」を実現し、オイルが使用される生産ラインなどで活躍します。
    保護構造「IP65G」を実現し、水や粉塵をシャットアウトします。入出荷場などの環境で活躍します。
    ヘッド部全面に配置した耐衝撃ラバーとボディー強度アップにより、業界最高レベル「2.0m×60回」の落下耐久性を実現しました。

価格・オプション

PRICE/OPTION

価格


品名・型式 インターフェイス 標準価格 備 考
GT20QD-SM(U) USB(HID/COM) OPEN ケーブル、ACアダプタ、置台付属
GT20QD-SM(R) RS232C OPEN ケーブル、ACアダプタ、置台付属
S-GT20   OPEN 置台
H-GT20   OPEN ハンドフリースタンド
H-GT21   OPEN ハンドフリースタンド
耐油仕様モデル

オプション

  • H-GT20/21 ハンドフリースタンド

仕様・寸法

SPECIFLICATION

保証 無償保証期間は出荷日より1年間です。※保証は本体のみです。
O/S USB I/F:WindowsXP/Vista/7(32&64) 動作確認済みです。 RS232C I/FはOSに依存致しません。
RoHS RoHSに対応しています。

仕様・寸法


型 式 GT20QD-SM(R) GT20QD-SM(U)
読取部 最小分解能 2次元コード 0.1mm
バーコード 0.1mm
マーカ グリーンLED
照明 複合照明
読取確認 確認用W-LED(青・緑・赤)、スピーカ(音量コントロール3段階、トーンコントロール3段階)、バイブレータ
インターフェイス 方式 RS232C USB(COM、HID)(*1)
コネクタ Dsub-9ピン(メス) USBコネクタ(Aタイプ)
ケーブル長 2mストレート 2mストレート
電源 電源供給 専用ACアダプタ
環境性能 保護等級 IP65G(*2)
耐落下強度(*3) 2.0mコンクリート床上に6面各10回(計60回)
動作温度範囲 -5 ~ +50℃
動作湿度範囲 10 ~ 90%RH(結露・結氷のないこと)
使用周囲照度 20 ~ 10,000ルクス(昼光色蛍光灯)
質量(本体のみ) 約210g
2次元コード QRコード, マイクロQRコード, SQRC, iQRコード, PDF417, マイクロPDF417, Maxiコード, DataMatrix(ECC200), EAN.UCC Composite(GS1 DataBar Composite)
バーコード EAN-13/8(JAN-13/8), UPC-A/E, UPC/EAN (アドオン付き), interleaved 2 of 5, CODABAR(NW-7), CODE 39, CODE 93, CODE128, GS1-128(EAN-128), RSS(GS1 DataBar)
  • *1 USBキーボードインターフェイス、USB-COMインターフェイスの2方式をサポートしています。防塵プレート面からの高さ。
  • *2 JIS C0920に準拠しています。なお、インターフェイスケーブルのコネクタカバーをロックした状態で保証されます。
  • *3 試験値であり、保証値ではありません。

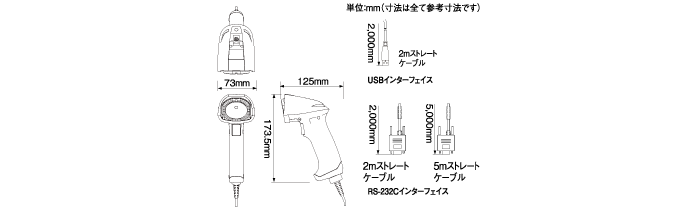

外形寸法
