PRODUCTS製品情報

L-46X

業界最速読み取り2次元スキャナ
従来比2倍以上の読み取り速度を実現

  • 特長

    FEATURES

  • オプション

    OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNLORD

特長

FEATURES

  • OCRフォント、液晶、DPMなど幅広くご使用いただけます!

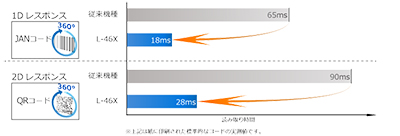

    新開発デコードアルゴリズム、最大100フレーム、CMOSセンサ、最新高性能CPUにより
    読み取り角に依存しない圧倒的な読み取りスピード。
    手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。
    2次元バーコードリーダーL-46X

  • パスポート/OCR/モバイルコード

    パスポートなどのOCRフォントを標準品でサポート。
    手持ちでも読み取れる性能を確保致しました。
    OCR-Bフォント以外のフォントは、お客様の要望により順次対応中!
    従来読みにくかった、低輝度や高密度の液晶上QRコードやバーコード読み取り性能を大幅に改善しました。

  • DirectPartsMarking

    部品に直接マーキングするDirect Parts Markingを標準品でサポート致しました。
    基板や特殊な反射の無い部品であれば読み取り可能です。
    高分解能モデル(UDモデル)であれば0.08mmの2次元コードまで読み取りが可能です。

  • オートトリガスタンド検知で高速移動体読み取り

    専用スタンドSTD-46を使用することにより、オートトリガが自動的に動作し、高速に移動しているターゲットを自動検知し、瞬時に読み取ることが可能です。

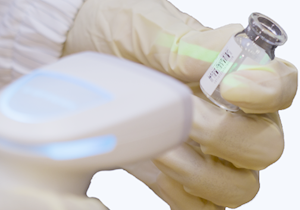

  • バイブレーション機能/サイレントモード

    バイブレーション機能を搭載、手のひらで読み取りを認識できるため、
    医療や生産現場向けにも安心してご使用いただけます。
    またトリガキー長押しによりバイブレーションとブザーのON/OFFができるサイレントモード機能があります。

  • メーカーホームページ

  • L-46Xを公式通販ショップで購入する

    L-46Xを公式通販ショップで購入する

オプション

OPTION

価格

製品名インターフェース備考
L-46X-V-WHT-USBUSB（HID/COM）標準モデル本体（ホワイト）、USB-HID2.0mケーブル
L-46X-V-BLK-USBUSB（HID/COM）標準モデル本体（ブラック）、USB-HID2.0mケーブル
L-46X-V-WHT-RS232C+PSRS232C標準モデル本体（ホワイト）、RS232C2.0ｍケーブル、ACアダプター
L-46X-HD-V-BLK-USBUSB（HID/COM）高分解能モデル本体（ブラック）、USB-HID2.0mケーブル
STD-46ハンズフリースタンド
STD-4101置台
各種ケーブルUSBケーブル2.0m、2.4m、2.8m
RS232Cケーブル2.0m、2.4m、2.8m
RS232C用ACアダプター

ご提供価格・デモ機につきましては、お気軽にお問い合わせください。

オプション

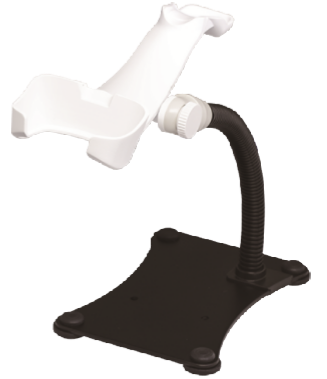

  • STD-46 ハンズフリースタンド
  • STD-4101　置台

仕様・寸法

SPECIFLICATION

保証無償保証期間は出荷日より5年間、1回目のみ無償
※保証は本体のみです。（バイブレーターの振動モータは1年間）
RoHSRoHSに対応しています。

仕様・寸法


型式L-46X-WHT-USBL-46X-WHT-RS232C+PSL-46X-HD-BLK-USB(高分解能)
インターフェイスUSB（HID/COM）R232CUSB（HID/COM）
読取仕様
光源/読取方式電球色LED/モノクロCMOSエリアセンサ
最小分解能0.1mm（Code39）、0.169mm（GS1　Databar、2次元コード等）　0.076mm（1次元、2次元高分解能モデル）
読取深度Code39　12～85mm(NB;0.127mm)　28～392mm（NB;0.508mm）
読取画素数約30万画素
最小PCS値0.2以上
読み取り角度ピッチ: ±65°, スキュー: ±65°, チルト:360°
電気的仕様
電源電圧DC4.5〜5.5V
消費電力動作：340mA 検知状態：160ｍA　待機：55ｍA（USB）
環境仕様
動作温度 -5℃～50℃
保存温度 -30℃～60℃
湿度5%～90%(非結露、非氷結)
対外乱光10,000lx以下(蛍光灯)　100,000lx以下（太陽光）
耐落下強度高さ1.8mからコンクリート床面に15回(5面3サイクル)自由落下後、読み取りが可能なこと。
保護構造IP42相当
規格IEC62471、2006リスク免除グループ、VCCI、EN55032 、FCC Class-B、
CEマーキング
外観仕様
本体サイズ105.4mm（D） x 153.4mm（W） x 60mm（H）
本体重量約112g（ケーブル除く）
抗菌仕様JIS　Z　2081準拠（白色モデルのみ）


読み取りシンボル
1次元[バーコード]UPC-A, UPC-E, UPC-E1, UPC-A Add-on, UPC-E Add-on, EAN-13,
EAN-8, EAN-13 Add-on/EAN-8 Add-on, JAN-8,JAN-13, Code 39,
NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128,
MSI/Plessey, Code 11
1次元（ポスタルコード）Japanese Postal, Intelligent Mail Barcode, POSTNET, PLANET,
Netherlands KIX Code,UK Postal, Australian Postal, Korean Postal Authority code
1次元（GS-1データバー）GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded,
Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC
2次元PDF417, マイクロPDF417, Codablock F, QR コード, マイクロQR コード,
Data Matrix (ECC 200 ), MaxiCode,　Aztec Code, Chinese-sensible code
OCRMachine Readable Travel Documents, ISBN(OCR-B)

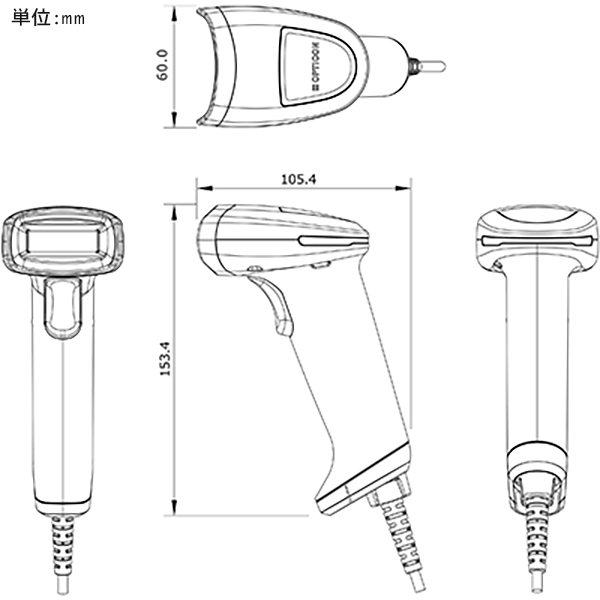

外形寸法

各種ダウンロード

DOWNLORD

マニュアル

L-46X クイックガイド
L-46X セットアップガイド
